ต้วต้านทานแบบพิเศษ
ต้วต้านทานแบบพิเศษ
| ตัวต้านทานชนิดเปลี่ยนค่าโดยใช้ความร้อน |
จากการที่ได้รู้จักกับตัวต้านทานชนิดเปลี่ยนค่าได้แบบรีโอสตัส และแบบโพเทนชิโอมิเตอร์ไปแล้ว ซึ่งทั้งสองแบบจะเปลี่ยนแปลงค่าความต้านทานโดยอาศัยกลไกเพื่อหมุนแกนที่เชื่อมกับคันกรีด เพื่อไปเปลี่ยนแปลงค่าความต้านทานภายใน แต่ยังมีอุปกรณ์อีกชนิดหนึ่งที่สามารถเปลี่ยนค่าความต้านทานได้โดยอาศัยหลักการให้พลังงานความร้อนแทนซึ่งอุปกรณ์ชนิดนี้มีชื่อว่า
เทอมิสเตอร์ร์์ (Thermister) แบ่งออกเป็น 2 ประเภทคือ
1. Positive temperrature Control Thremister (PCT) อุณหภูมิสูงขึ้นค่าความ
ต้านทานจะเพิ่มขึ้น
2. Negative temperrature control thremister (NCT) อุณหภูมิสูงขึ้นค่าความ
ต้านทานจะลดลง

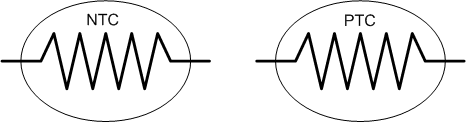

สัญลักษณ์ของเทอมิตเตอร์
| ตัวต้านทานไวแสง หรือ แอลดีอาร์ |

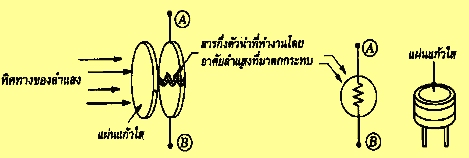

โฟโตริซิสเตอร์ ( Photoresistor ) มีชื่อ
เรียกอีกอย่างหนึ่งว่า Light - Dependent Resistor ( L D R ) ตัวต้านทานไวแสง หรือ แอลดีอาร์ ( LDR ) ย่อมาจาก Light Dependent Resistor เป็นตัวต้านทานปรับค่าได้ โดยค่าความต้านทานขึ้นอยู่กับปริมาณแสงที่ตกกระทบ ถ้าแสงที่ตกกระทบมีปริมาณมาก LDR จะมีค่าความต้านทานต่ำ ซึ่งสัญลักษณ์ที่ใช้ในวงจร คือ
เมื่อถูกแสงจะมีค่าความต้านทานลดลงนั่นเอง
โฟโตริซิสเตอร์สร้างจากวัสดุนำแสงที่มีลักษณะเป็นแผ่นบางๆ ซึ่งค่าความต้านทานของวัสดุนี้ลดลงเมื่อมีแสงมาตกกระทบ โดยพลังงานแสงจะถูกดูดซึมจากอะตอมที่มีอยู่มากมายในวัสดุนำแสงนี้และทำให้เกิดการปลดปล่อยอิเล็กตรอนที่อยู่วงนอกสุด ( Valence Electron ) ออกมา ด้วยเหตุผลของจำนวนอิเล็กตรอนอิสระมากขึ้น จึงทำให้กระแสไฟฟ้าสามารถไหลผ่านโฟโตริซิสเตอร์ได้มาก ดังนั้นจึงทำให้ความต้านทานมีค่าลดลงด้วย
การนำอุปกรณ์โฟโตริซิสเตอร์ไปใช้งาน เช่น การนำไปใช้ในอุปกรณ์ปิดเปิด ไฟส่องสว่างภายนอกอาคาร โดยใช้เวลาช่วงกลางวัน แสงสว่างจากดวงอาทิตย์จะทำให้ค่าความต้านทานของโฟโตริซิสเตอร์ไปลดลง และค่าความต้านทานที่ลดลงนี้จะถูกนำไปใช้ในการปิดไฟส่องสว่าง ส่วนในช่วงเวลากลางคืนค่าความต้านทานของโฟโตริซิสเตอร์จะเพิ่มขึ้น ไฟส่องสว่างจะเปิดอีกครั้ง
|
|
|
|
|
|
