| ตัวต้านทานชนิดปรับค่าได้ ( Variable Value Resistor ) |
การปรับปุ่มควบคุมระดับความดัง หรือ วอลลุม ( Volume ) ซึ่งอุปกรณ์ดังกล่าวนี้เป็นตัวอย่างของตัวต้านทานชนิดปรับค่าได้ประเภทหนึ่ง ตัวต้านทานชนิดเปลี่ยนค่าได้โดยอาศัยกลไก ตัวต้านทานชนิดนี้เปลี่ยนค่าได้โดยอาศัยกลไกมีอยู่ 2 แบบ ได้แก่
- รีโอสตัส ( Rhe o stat )
- โพเทนชิโอมิเตอร์ ( Po ten tio meter )
รีโอสตัส ( 2 ขั้ว : A และ B )
รูปลักษณะของรีโอสตัสแบบต่างๆ ดังรูป ก
สัญลักษณ์ของรีโอสตัส ดังแสดงในรูป ข
รูป ค จะแสดงโครงสร้างภายในของรีโอสตัสแบบวงกลม
ซึ่งจะเห็นว่าปลายอีกด้านหนึ่งของผิวสัมผัส เมื่อคันกรีดเคลื่อนที่ออกห่างไปจากบริเวณส่วนที่ขั้วต่ออยู่ จะทำให้ความต้านทานเพิ่มขึ้น ซึ่งจะแสดงตามรูป ง ซึ่งคันกรีดจะเคลื่อนที่ต่ำลงโดยการหมุนแกนตามเข็มนาฬิกา
ด้วยเหตุนี้กระแสไฟฟ้าจึงไหลผ่านได้น้อยเนื่องจากค่าความต้านทานที่มีค่ามาก ในทางกลับกันถ้าคันกรีดเคลื่อนที่เข้าใกล้ส่วนปลายที่มีขั้วต่ออยู่จะทำให้ค่าความต้านทานลดลง ดังแสดงในรูป จ ซึ่งคันกรีดจะเคลื่อนที่ขึ้นโดยการหมุนแกนทวนเข็มนาฬิกาและกระแสไฟฟ้าที่ไหลผ่านรีโอสตัสในกรณีนี้จะมีค่ามากเนื่องจากค่าความต้านทานที่ลดลงนั่นเอง
| เทนชิโอมิเตอร์ ( 3 ขั้ว : A,B และ C ) |

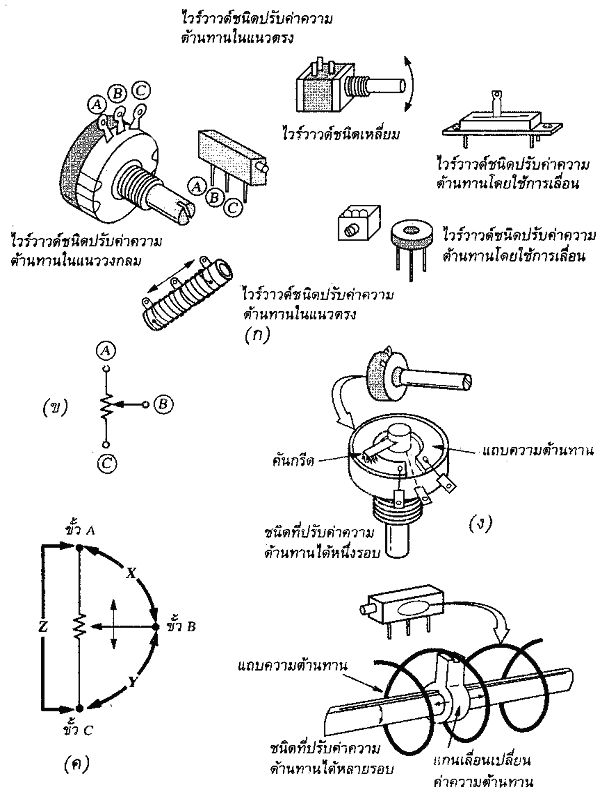

รูปแสดงลักษณะภายนอกของโพเทนชิโอมิเตอร์แบบต่างๆ ซึ่งบางครั้งนิยมเรียกอุปกรณ์ชนิดนี้ว่า พอต (Pot) ดังแสดงในรูป ข ความแตกต่างระหว่างโพเทนชิโอมิเตอร์และรีโอสตัส คือจำนวนขั้วต่อใช้งาน ซึ่งขั้วต่อของโพเทนชิโอมิเตอร์จะมี 3 ขั้ว โดยการนำไปใช้งานสามารถต่อค่าความต้านทานได้ 3 แบบ ได้แก่ ระหว่าง A และ B (X) ระหว่าง B และ C (Y) และระหว่าง C และ A (Z) ส่วนที่เพิ่มเข้ามาที่ทำให้โพเทนชิโอมิเตอร์แตกต่างไปจากรีโอสตัส คือ ขั้วที่ 3 ที่ต่อเข้ากับปลายอีกด้านหนึ่งของแถบค่าความต้านทาน
|
| |
