การต่อตัวต้านทาน

การต่อตัวต้านทาน
อ้างอิง อ่าน 694 ครั้ง / ตอบ 0 ครั้ง

warothai01

การต่อตัวต้านทานแบบอนุกรมและแบบขนาน


การต่อตัวต้านทานแบบอันดับ (แบบอนุกรม)
             ค่าความต้านทานรวมที่เกิดจากนำตัวต้านทานมาต่อกันแบบอันดับจะมีค่าเท่ากับผลรวมของค่าความต้านทานของตัวต้านทานทุกตัวรวมกัน

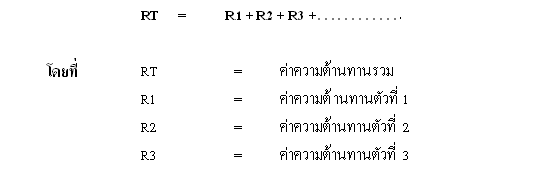

สูตรที่ใช้ในการคำนวณหาค่าความต้านทานที่ต่อกันแบบอันดับ

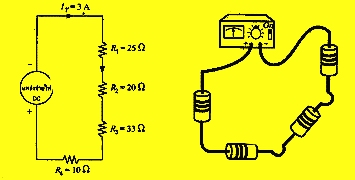

                                 ตัวต้านทานต่อกันแบบอนุกรม

                         จากการทดลองการต่อตัวต้านทานแบบอนุกรม 2 ตัว พบว่า
                         1) กระแสไฟฟ้า I  ผ่านตัวต้านทาน R1 และR2 เท่ากัน
                         2) ความต่างศักย์ไฟฟ้าระหว่างปลายความต้านทานทั้งสอง (V) เท่ากับผลบวกของ
ความต่างศักย์ระหว่างปลายตัวต้านทานแต่ละตัว (V1 และ V2)
                         นั่นคือ                                             V         =          V1 + V2
                         จากกฎของโอห์ม                      (IR)        =          (IR1) + (IR2)
                         จะได้                                              R         =          R1 + R2


การต่อตัวต้านทานแบบขนาน

         ค่าความต้านทานรวมที่เกิดขึ้นจากการนำตัวต้านทานมาต่อกันแบบขนานจะมีค่าเท่ากับ ผลรวมของส่วนกลับของค่าความต้านทานทุกตัวรวมกัน

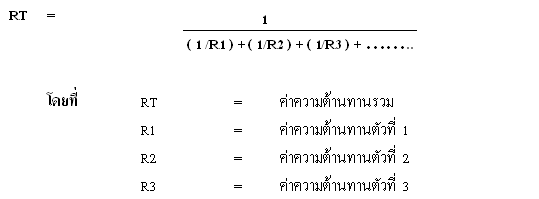

สูตรที่ใช้ในการคำนวณหาค่าความต้านทานที่ต่อกันแบบขนาน
