ค่าแถบสีของตัวต้านทาน

ค่าแถบสีของตัวต้านทาน
อ้างอิง อ่าน 4791 ครั้ง / ตอบ 0 ครั้ง

warothai01

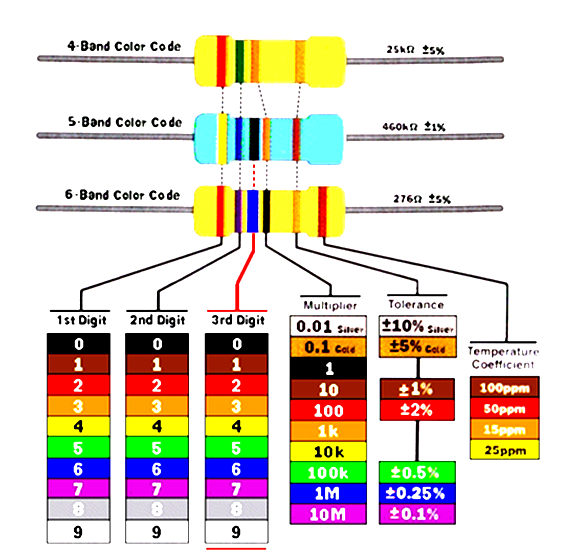

แสดงค่าแถบสีของตัวต้านทานคงที่


ปัจจุบัน  มีแถบสี 5-6 แถบ
หน่วยของความต้านทาน (Unit  of  Resistance)
              ค่าความต้านทานหรือที่เรียกว่า  “รีซีสแตนท์”  (Resistance)  ตัวความต้านทานนี้จะมีหน่วยเบื้องต้นในการวัดเป็น โอห์ม
            คือ เกิดจากค่าความต้านทานที่ยอมให้กรแสไหลผ่านได้  1  แอมป์  มีแรงเคลื่อนไฟฟ้า  1  โวลต์  ตกคร่อมตัวความต้านทานนี้ แต่ความต้านที่ใช้ในวงจรมีหลายขนาดตั่งแต่ค่าต่ำสุดจนถึงค่าสูงสุด จึงจำเป็นต้องมีหน่วยของความต้านทาน เพื่อช่วยในการอ่านและความสะดวกในการใช้งาน
                1,000  โอห์ม       เท่ากับ       1  กิโลโอห์ม  ( 1 เค )
              10,000  โอห์ม      เท่ากับ      10 กิโลโอห์ม
            100,000  โอห์ม       เท่ากับ     100 กิโลโอห์ม
          1,000,000  โอห์ม     เท่ากับ   1,000 กิโลโอห์ม หรือ 1เมกะโอห์ม ( 1 เมก )

วิธีการอ่านค่าความต้านทาน
การอ่านค่าความต้านทานของรีซีสเตอร์มีอยู่  2  วิธี  คือ
           วิธีที่  1  การอ่านค่าความต้านทาน  ค่าเปอร์เซ็นต์ผิดพลาด  และค่าอัตราทนกำลังไฟฟ้า  จากค่าที่พิมพ์ติดบนตัวรีซีสเตอร์ได้เลย    ส่วนมากจะเป็นรีซีสเตอร์แบบไวร์วาวด์  ซึ่งจะเป็นตัวความต้านทานที่มีขนาดใหญ่
           วิธีที่  2  การอ่านค่าที่เป็นโค้ดสีของความต้านทาน  (Resistor  colour  Code) จะเป็นตัวความต้านทานที่มีอัตราทนกำลังไฟฟ้าต่ำ ๆ ส่วนมากจะเป็นตัวความต้านทานพวก  คาร์บอน, ฟิล์มคาร์บอน, ฟิล์มโลหะ  ซึ่งพอจะจำแนกการอ่านโค้ดสีได้จากลักษณะของตัวความต้านทานได้ดังนี้
        1.  ระบบ  “ หัวถึงปลาย”  (End to center band system)  คือตัวต้านทานที่มีลักษณะการต่อขาใช้งานออกมาตามความยาวกับตัวต้านทาน หรือเรียกว่า แบบสายต่อทางแกน (Axial)
        2.  ระบบ “ ตัวหัวจุด”  (Body-end-dot System)  คือ ตัวความต้านทานที่มีลักษณะการต่อขาในแนวรัศมี หรือเรียกว่า แบบสายต่อทางข้าง (Radial)
        อาการเสีย  ตัวความต้านทานเราสามารถตรวจพบอาการเสียอยู่เสมอ คือ ยืดค่า,  ขาด, ความต้านทานไม่คงที่  และตัวความต้านทานไหม้  เนื่องมากจากกระแสไหลผ่านตัวมันมากเกินไป
        การตรวจซ่อม  เมื่อเปลี่ยนตัวความต้านทานควรจะใช้ค่าความต้านทานและอัตราทนกำลังไฟฟ้าเท่าเดิม  อย่าใช้ค่ามากกว่าหรือน้อยกว่าค่าเดิม เพราะจะทำให้วงจรนั้น ๆ ทำงานผิดพลาด ส่งผลให้อุปกรณ์ตัวอื่น   ๆ ในวงจรเสียหายได้
