คุณลักษณะการทำงานของ Variable Value Resistor เป็น 3 ประเภทใหญ่ๆ

คุณลักษณะการทำงานของ Variable Value Resistor เป็น 3 ประเภทใหญ่ๆ
อ้างอิง อ่าน 2511 ครั้ง / ตอบ 4 ครั้ง

warothai01

   1.  แบบ A หรือ แบบ Log ซึ่งมีคุณสมบัติตามสมการ Log  คือค่าจะกระโดดในช่วง
ท้ายตามรูปข้างล่าง
        2. แบบ B หรือ แบบ Linear ซึ่งมีคุณสมบัติเป็นเชิงเส้น คือ แกน X =1 แกน Y = 1
 X = 2  Y=2 คือเปลี่ยนแปลงไปเป็นตามลำดับไม่กระโดด
        3. แบบ C เป็น แบบ ผกผันกลับจากแบบ A


สำหรับการนำไปใช้งาน เราสามารถที่จะสลับกันใช้งานได้ทั้ง 3 แบบครับ แต่ว่าเรา
นิยมใช้ แบบ Aส่วนปรับความดังเบา ที่ตำแหน่ง Gain หรือ Volume  และนิยมใช้แบบ B กับ
ภาค ToneControl พวก ปรับทุ่มแหลมครับ Treble Bass ครับ นอกจากนี้ยังต้องคำนึงถึง
เรื่องของ กายภาพ ในการใช้งาน VR แต่ละแบบอีครับเช่น
 แบบชั้นเดียวนี้พบได้ทั้วไปนิยมใช้กับ Volume Gain Treble bass

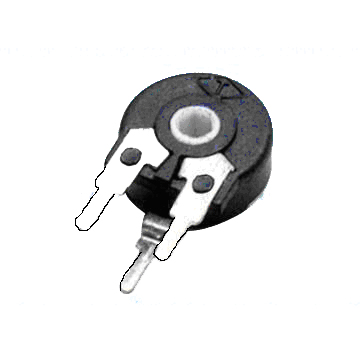

                                     แบบ Trimmer นิยนใช้บนแผ่นวงจรเนื่องจากมีขนาดเล็ก

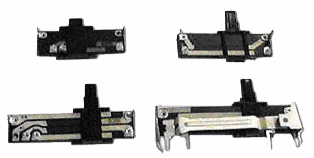

    แบบ Slide นิยมใช้ใน Equalizer,Mixer,Volume


      แบบสองชั้น ใช้ใน Volume ของเครื่องขยายเสียงแบบ Stereo

                           สัญลักษณ์ของตัวต้านทานปรับค่าได้







                      ตัวต้านทานไวความร้อน  (thermistor)

               ตัวต้านทานไวความร้อน เป็นตัวต้านทานที่เปลี่ยนค่าความต้านทานตามอุณหภูมิส่วนใหญ่จะใช้กับเครื่องเตือนอัคคีภัย ตู้อบอาหาร มี 2 ชนิดคือ
             1. PCT (Positive Temperature Control Thermistor) เรียกว่า เทอร์มิสเตอร์แบบบวก คือความต้านทานจะแปรผันตรงกับอุณหภูมิ





         2. NCT (Negative Temperature Control Thermistor) เรียกว่าเทอร์มิสเตอร์แบบลบ คือความต้านทานจะแปรผกผันตรงกับอุณหภูมิ




ตัวต้านทานไวแสง (Light dependent resistor : LDR)
                       เป็นตัวต้านทานที่เปลี่ยนค่าเมื่อความเข้มของแสงที่ตกกระทบเปลี่ยนไป  โดยเมื่อมีแสงหรือความเข้มของแสงมากขึ้น   วัสดุที่ใช้ผลิต LDR ทำมาจากสารกึ่งตัวนำผสมกัน เช่น  แคดเมียมซัลไฟต์อ (cadmium sulfide) และ แคดเมียมซีลีไนด์ (cadmium selenide)  เป็นอุปกรณ์ที่นำมาใช้ในเครื่องวัด
แสง  ของกล้องถ่ายรูปเพื่อตรวจสอบปริมาณของแสงขณะถ่ายรูป  และใช้เป็น
ตัวต้านทาน  ในสวิทช์ปิด -เปิดไฟอัตโนมัติ

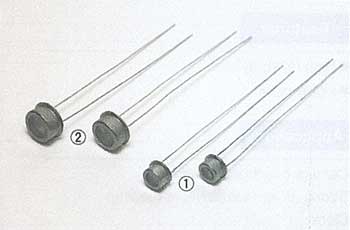

                          ตัวอย่าง LDR

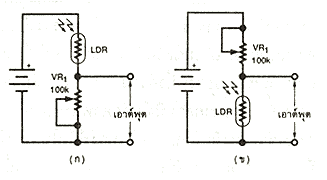

                      ลักษณะการใช้งานในวงจร

             ประโยชน์ของตัวต้านทาน
          1.เป็นอุปกรณ์ในเครื่องเตือนอัคคีภัย ภายในเครื่องเตือนอัคคีภัยจะมีตัวเทอร์-
มิสเตอร์ตรวจจับไอความร้อนและควันไฟ ทันทีที่มีสิ่งผิดปกติเกิดขึ้นเช่นมีไอความร้อน มีควันไฟ ความต้านทานลดลง สวิตซ์ของเทอร์มิสเตอร์จะเปิด ทำให้กระแสไหลเข้าสู่วงจร หลอดไฟเตือนภัยจะติด หัวฉีดน้ำก็จะฉีดละอองน้ำลงมาโดยอัตโนมัติ
          2.เป็นสวิตซ์ปรับความดังหรือความเร็ว เครื่องใช้ไฟฟ้าหลายอย่างเช่น พัดลม โทรทัศน์  วิทยุเครื่องเล่นซีดี เครื่องปั่นอาหาร จะมีตัวต้านทานประเภทปรับค่าได้ เป็นส่วนประกอบสำคัญในการควบคุมกระแสไฟฟ้าไหลเข้าสู่วงจร ทำให้เครื่องใช้ไฟฟ้ามีเสียงดังหรือความเร็วตามระดับที่เราควบคุมหรือสั่งการ
          3.เป็นสวิตซ์ เปิด-ปิดไฟอัตโนมัติ  หลอดไฟสาธารณะที่ริมถนนสายสำคัญเปิด-ปิดอัตโนมัติ ภายในหลอดไฟจะมีตัวต้านทานไวแสงหรือ LDR เพื่อตรวจวัดความเข้มของแสง เมื่อมีความเข้มของแสงน้อย ตัวต้านทานไวแสง LDRจะทำหน้าที่เป็นสวิตซ์ เปิดให้กระแสไฟฟ้าไหลเข้าสู่วงจร หลอดไฟจึงสว่างขึ้นเมื่อความเข้มแสงมีมากตัวต้านทานไวแสง LDR จะปิดไม่มีกระแสไหลเข้าสู่วงจร หลอดไฟจึงดับลง
